FDM3D打印頂層枕形缺陷的成因與全流程優化策略

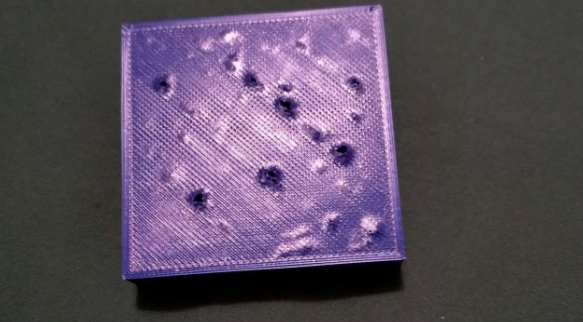

您是否注意到3D打印件的顶层表面存在不均匀、粗糙或孔洞现象？这种典型的顶层缺陷被称为"枕形缺陷"，通常出现在打印件的最后几层。其核心成因是顶层材料冷却不当，导致栅格结构因自重或下层填充支撑不足而发生变形。
枕形缺陷是FDM技术特有的工艺问题，其形成机制与材料特性、切片参数及硬件状态密切相关。本文系统解析枕形缺陷的根源，并提出分维度解决方案，助力实现高表面质量的3D打印制品。
一、枕形缺陷的成因分类
枕形缺陷的本质是顶层栅格强度不足，其形成可归因于材料、切片设置及硬件三大类因素：
1.材料特性影响
柔性材料（如TPU）因其高延展性更易引发枕形缺陷。此类材料在沉积时易因自重下垂，形成类似桥接的无效支撑，若冷却速率不足，栅格无法快速固化定型，进一步加剧变形。
非柔性材料虽风险较低，但高温挤出时若冷却不充分，同样会导致栅格软化下垂，影响顶层结构稳定性。
2.切片参数关联
填充密度不足：顶层栅格依赖于下层填充支撑，低密度填充（如10-20%）会形成类桥接环境，要求栅格具备更高自持能力。
顶层厚度过薄：单层顶层（如0.2mm层高）因材料量少，既无法形成有效刚性，又可能因透光性暴露内部缺陷。
栅格刚度不足：小直径喷嘴（如0.2mm）挤出的细栅格易弯曲，大直径喷嘴（如0.6mm）可提升栅格横截面积及强度。
3.硬件状态制约
挤出不足是枕形缺陷的潜在诱因。若喷嘴堵塞或挤出机校准偏差导致材料流量不足，顶层栅格会因填充量不足而削弱结构强度。此类问题通常伴随打印全程的欠填充现象，但顶层表现尤为明显。
二、系统性解决方案
针对枕形缺陷的成因，可从材料调控、参数优化及硬件维护三维度实施改进：
1.材料参数优化
温度与冷却平衡：柔性材料需降低挤出温度（如TPU从230℃降至210℃）并提升冷却速率（启用100%风扇），促进栅格快速固化。非柔性材料（如PLA）可适当降低温度5-10℃，避免材料过软。
喷嘴直径升级：使用0.4mm及以上直径喷嘴，提升栅格挤出厚度及刚度，降低变形风险。
2.切片参数深度调整
顶层厚度强化：增加顶层数量至6层（Cura设置路径：打印设置→顶部/底部→顶层），总厚度建议1.5mm以上，确保材料量足以形成刚性结构。
填充策略优化：提高填充密度至30-50%，并选择闭合性填充图案（如陀螺仪），减少类桥接效应。若模型允许，可局部加厚填充层（如设置填充层厚为层高的6倍）。
冷却与速度调控：启用100%冷却风扇（Cura路径：打印设置→冷却→启用打印冷却），必要时添加辅助冷却装置（如台扇）。降低顶层打印速度至30mm/s，延长栅格固化时间。
Z轴偏移调整：适当增加热端与打印表面的距离（Z偏移+0.1mm），加速材料与环境热交换，提升栅格固化效率。
3.硬件维护与校准
挤出系统检查：定期清理喷嘴，执行挤出校准（如通过重量法测试实际挤出量），确保材料流量准确。
打印机校准：验证X/Y轴皮带张力，避免因运动系统松动导致栅格挤出偏移。
三、工艺验证与后处理建议
1.参数迭代验证
采用"单变量测试法"优化参数：每次仅调整一个参数（如层高、填充密度），通过打印测试件评估效果，逐步逼近最优组合。建议利用切片软件的模拟功能（如Cura的层视图）预检顶层结构。
2.表面后处理技术
机械打磨：使用400-2000目砂纸逐级打磨顶层，消除残留缺陷。
化学平滑：ABS材料可采用丙酮蒸汽处理，PLA材料适用环氧树脂涂层（如XTC-3D）填补表面孔隙。
热熨烫：通过热风枪局部加热顶层，消除轻微变形并提升光洁度。
总结：多维度协同优化路径
FDM顶层枕形缺陷的消除需材料、工艺、硬件三维度协同：材料端通过温控与喷嘴优化提升栅格刚性，切片端通过厚度、填充、冷却参数强化结构支撑，硬件端通过校准与维护保障挤出精度。实验表明，综合应用上述策略可使顶层表面粗糙度（Ra值）降低60%以上，显著提升制品的外观质量与结构可靠性。
